やっとこさ仕事収め\(^0^)/
明日から待ちに待った長期連休じゃぜ!
しかし年末年始は雪模様とのこと、年内中にLANZAに乗れるかねぇ・・・
くすぶっていても仕方ないので、アジト(自分の部屋)で工作タイムw

純正クラッチレバーをイージークラッチのパチもん、いいじ~クラッチに改造してやるぅうっつ!

拍手

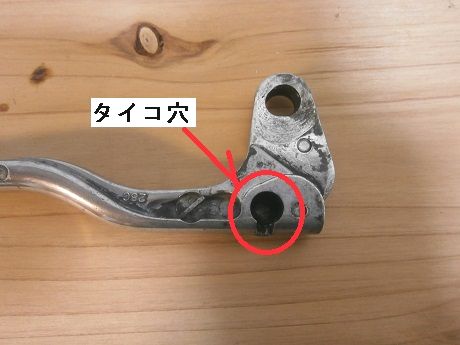

レバーの裏側にあるクラッチワイヤーのタイコ穴。
こいつのテコ比を少し変えるだけでクラッチ操作が激変するらしい(@。@ホンマデッカ?


理論は良く分からないが深く考えず追加工w

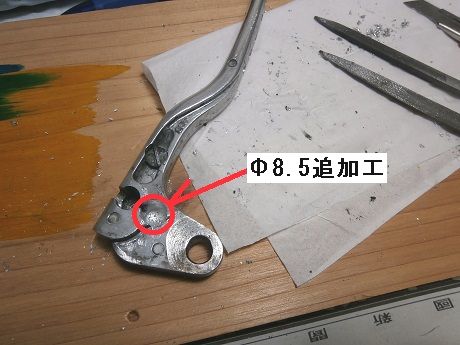

既存の穴の横に、Φ8.5、深さ12.5mmのザグリ処理。
快削性アルミなので貫通しない様注意(^^b

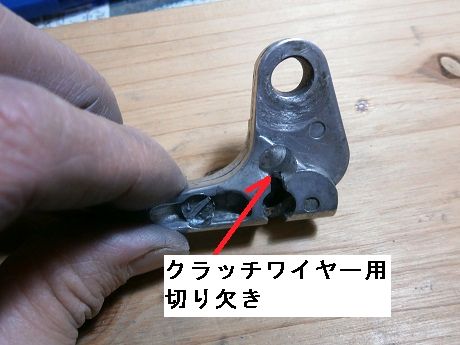

クラッチワイヤーの通り道を作る。
リューターを持っていないので、ひたすらヤスリで削る作業。
ワイヤーが接触する箇所はテーパー状にしておくが吉♪
う~ん、マニュファクチュアリングw



快削性アルミ、サクサク削れて楽しいよ!サクサク!w


調子に乗って指を掛ける箇所も加工w

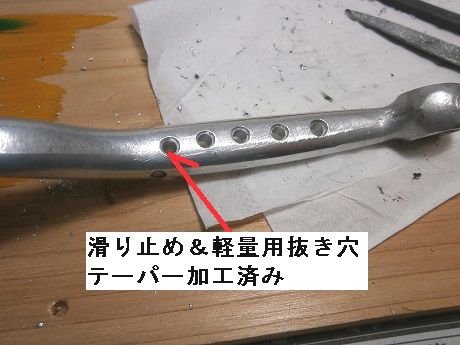

Φ3.3の穴を5つ、滑り止め&軽量化が目的。
ついでにグローブの喰いつきを良くする為のテーパー処理を施す。
耐久性は落ちると思うけど、コケなければ良いだけのこと、コケなければゴニョゴニョ

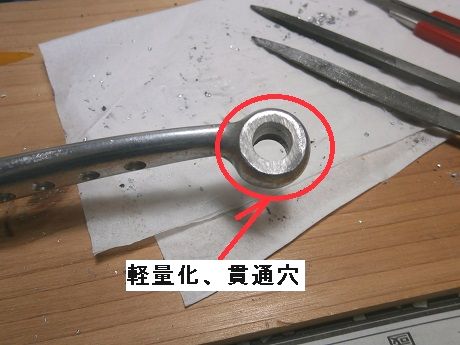

更に調子に乗って、レバーエンドも貫通www

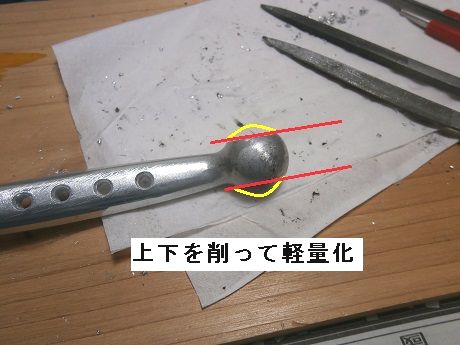

球の上下も削ってフラットに仕上げてみたwww

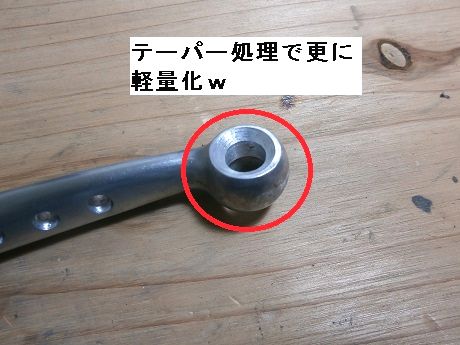

これだけでは飽き足らず、貫通穴もテーパー処理www
コケたらもげそう・・・コケなけ(ry

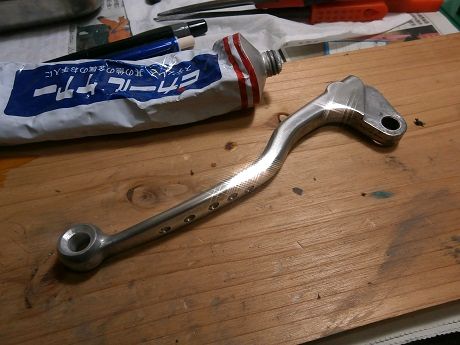

加工の後は狂った様にピカ厨www
ワークスチックな仕上がりに自己満足w


ところで、本題のいいじ~クラッチの効果は得られるのだろうか?
結果は後日アップ予定(^^v


PR
この記事にコメントする
お名前
タイトル
文字色
メールアドレス
URL
コメント
パスワード   Vodafone絵文字 i-mode絵文字 Ezweb絵文字
ナイスだわ!
やってくれますねー技が細かい!
感心しますわGOO!!

なんかこれ読んでて(以前から感じてたんですけど)
COSさんってデジタルに強そうだし、加工用語もいろいろ飛び出したりと、マシニングセンターとか日ごろ弄ってますか?

真似ネタは腐るほどあるけどこれぞ経験、と頭の柔らかさがものをいうオリジナルな記事だわ!好きやな―こういうの^^
you URL 2014/01/04(Sat)22:51:33 編集
経験こそ財産(^^
youさん>
こんばんは!
ありがとうございます(^^
自作ネタをお褒め頂く程嬉しいことはないです(T_T

いえいえ、何かに強いと言うことはないです(^^;
広く浅い貧乏人の知恵が武器?でしょうかw
常に好奇心と興味を持ち続け、いけそうだと思ったらとりあえずやってみる・・・の繰り返しですね。
成功しても失敗しても経験が一番の財産になりますし!

残念ながらマシニングセンターは弄れません><
金属加工は15年前に買った2480円の電動ドリル、金ノコ、ヤスリだけで凌いでます(オリジナル加工品の半分は根性wで出来てます)

ちなみにアイディアは、ホームセンターや100均を徘徊しながら思いつくことが多いです。
なぜなら自作ネタは、簡単に手に入れることが出来る材料で、特殊な工具がなくても作れるものを目指しているからですw
但しご覧頂いている皆様には自己責任でお願いしております!
COS 2014/01/05(Sun)01:13:06 編集
