オフロード走行においてアンダーガードは欠かせない。
丸太越え、ガレ場、アタック系を走行するなら尚更である。
特にLANZAはセルモーターがエンジン前方下部に設置されている為、取り付け必至(^^b

しかしLANZAは絶版車種、純正品はおろかアフターマーケットのアンダーガードでさえ入手困難><
オークションで出回るのを待つか、他車種のものを流用、又は自作せざるを得ない状況orz


COSも過去に2回程自作したことがある。
2012/5/23 自作 100均アンダーガード(LANZA)
2012/5/29 アンダーガード再製作~アルミ編w(LANZA)


現在装着しているのは2回目のモノ。
必要にして十分だが、簡素ゆえいささか頼りない><
余り物の薄いアルミ板だし面積も狭いし(セルモーターのみ保護出来るレベル)


そろそろ新型のアンダーガードを製作しようかねぇ・・・

拍手


軽量、堅牢性を求めるので、材質はアルミがベター。
しかし、アルミ板は結構高価(((><)))
最低限必要なサイズ400×300で2500円くらいするのだ。
仮に購入したとしても加工の手間を考えると、オークション品や多車種のモノを流用した方が良いと思われ・・・


いつもの様にホームセンター内で考えながらうろうろしていると、あるモノが目に入った・・・

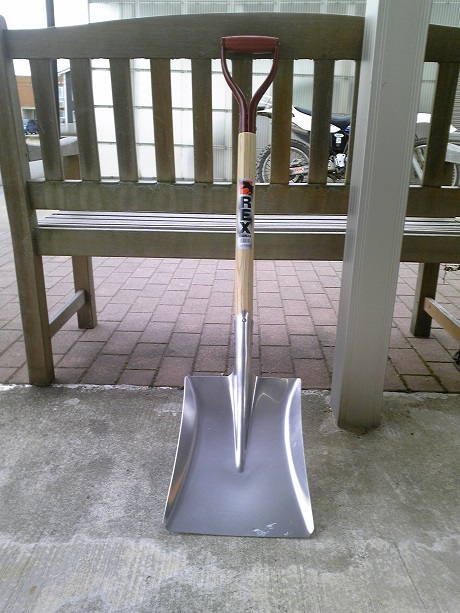

雪かき用アルミシャベル(^^b
驚きの価格、777円也~ラッキー!!!1!


厚さ、軽さ、面積共に十分w
強度的にもガッシリしているのでこれを加工してみよ~(^^bbb

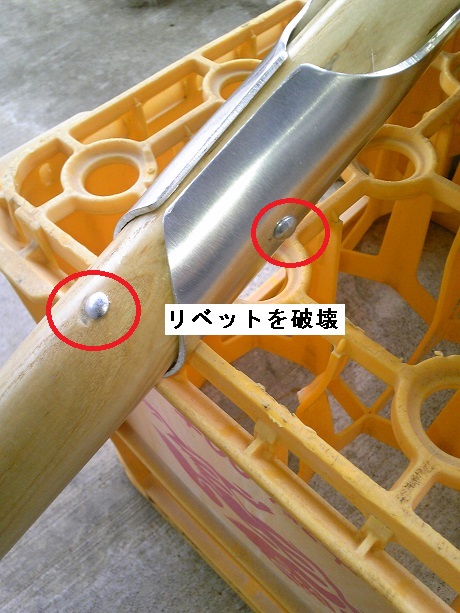

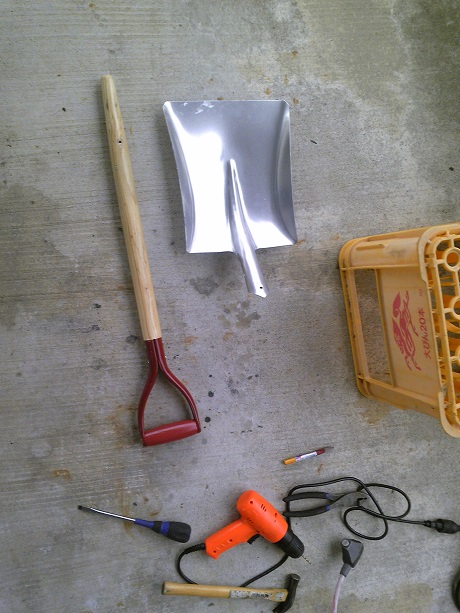

まずは、柄を外す作業。
X軸、Y軸のリベットを破壊するのだ!


ドリル、ペンチ、タガネで粉砕じゃっ!

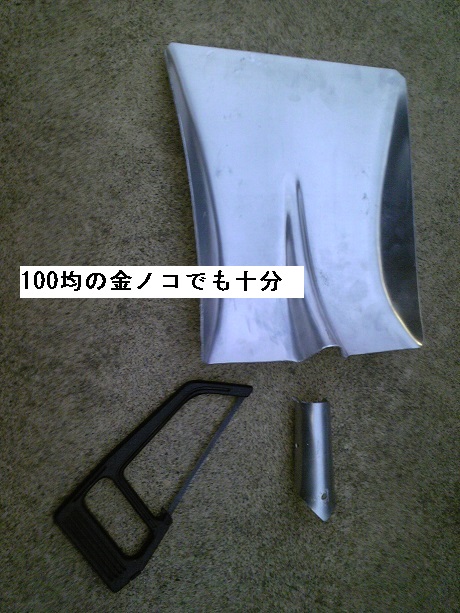

柄を取り付ける箇所をカット。
長年愛用の100均金ノコでも十分加工可能(^^


この段階でフレームに合わせてみる。
無加工でいけるかな?と思っていたがカーブが緩すぎてイマイチしっくりこない。
本当は無加工で取り付けて、いざとなったら外してシャベルとして使いたかったんだけどねw

てことで、フレームのカーブに合わせる為の加工を施す。

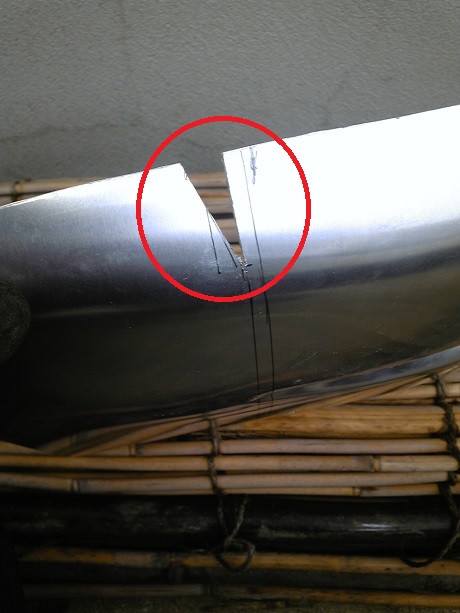

まずは曲げる箇所の左右をカット。

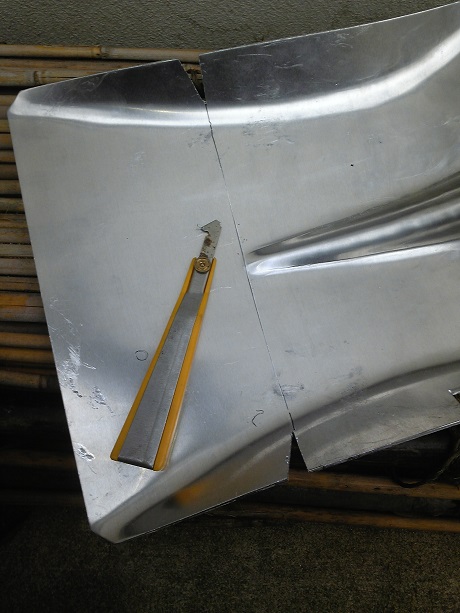

そして曲げるラインをPカッターで彫り込む。

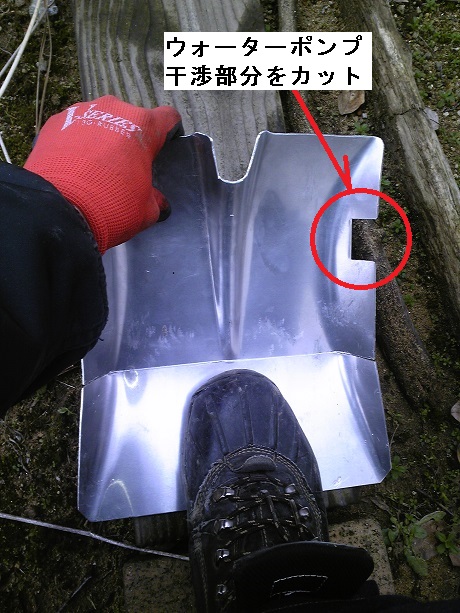

片方を足で踏んずけてグイッと曲げる!
ウォーターポンプとの干渉箇所はカット済み(^^b


機械曲げじゃないのでここまでが限界orz
アルミ溶接すればカッコ良いのだろうが、スキルも機材も持っていない。

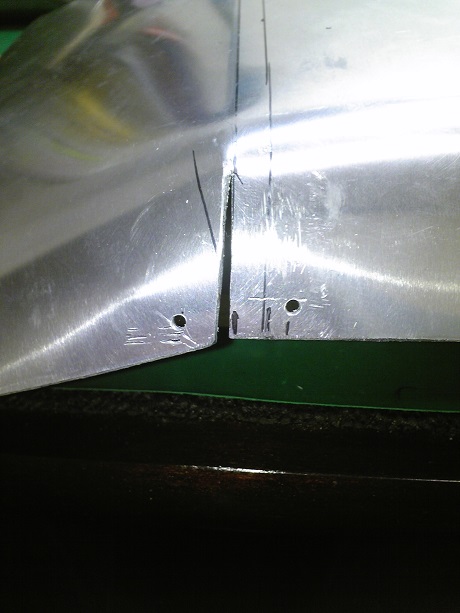

となれば自己流、隙間埋めと補強を施す為、穴を開ける。

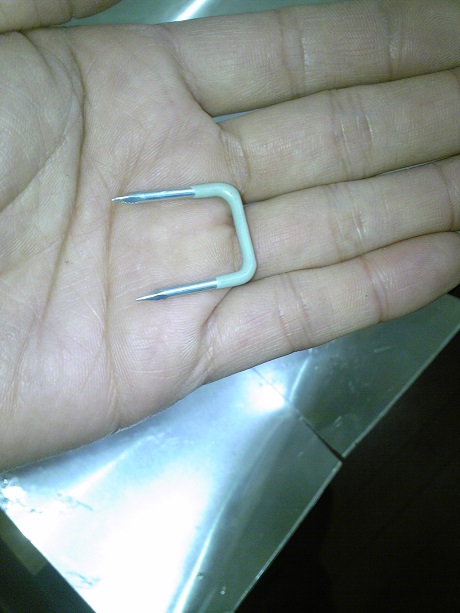

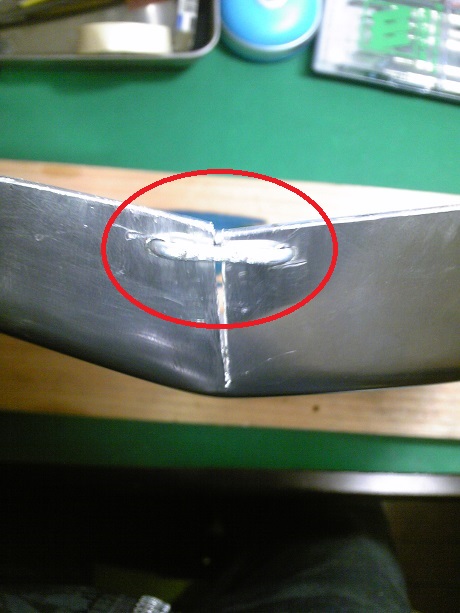

屋内配線用のステップルを用意。


穴に差し込んでペンチでかしめた後、ハンマーで叩いて圧着すればOK(^^
曲げの補助が目的なので、先に開けた下穴はステップルのピッチよりも大目に取るのがポイント。
(隙間をステップルで引き寄せるイメージ)


全体的にアンダーガードらしくなってきたw
ところで土曜に河川敷を走った時に思ったのだが、土がもっちりしているのでマシンにこびりつくのが気になった。
何か良い案は無いか・・・

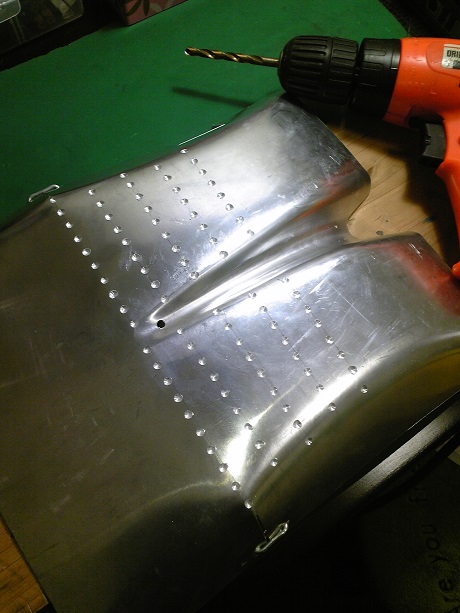

思いついたのが、しゃもじのディンプル加工wwwww
ゴハンがくっつきにくくなると言うことは、もちもちの土もくっつきにくくなるはず。
コレを採用してみよう♪

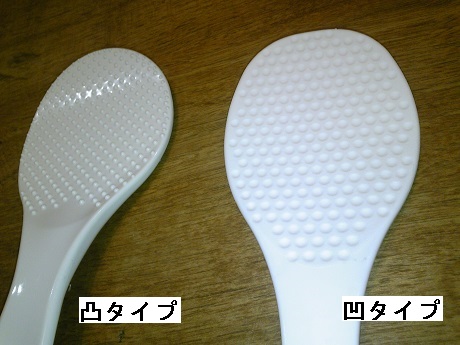

凸タイプと凹タイプがあるが、加工が楽なのは凹タイプ。


こんな感じになったでござる。
結構疲れた・・・と言うか安物ドリルが壊れるかと思ったwww
もう少しピッチを詰めないと効果は得られないかも・・・
プ、プラシーボ効果ってことで!!1!!(オイ

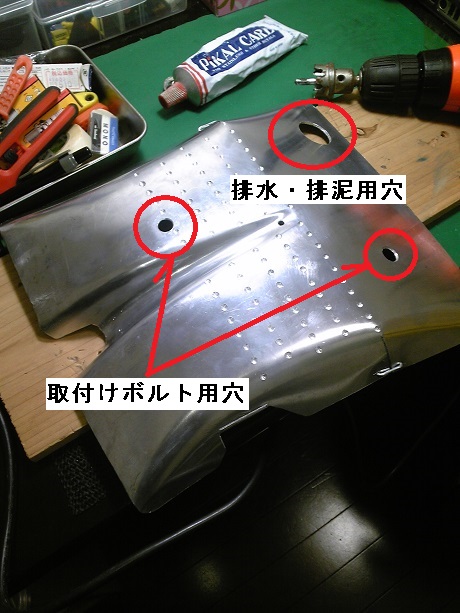

取付け用ボルト穴を加工。
そしてサイドスタンドを使った状態の最下面に排水・排泥用の穴をあけておいた。

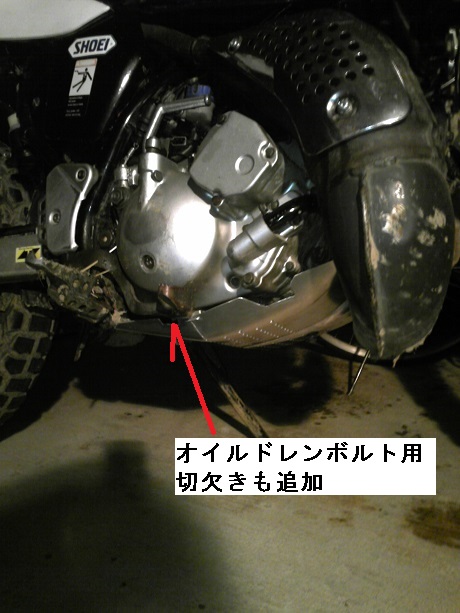

早速取付け、なかなかいい感じ♪
強度はもちろん、質感もなかなかのもの?


用事の合間を縫っての作業となったが、アルミ製シャベルは加工性が良いので割とスムーズに作業を進めることが出来た。

なんといっても、材料費777円で製作出来たことが一番嬉しかったりする(^v^
「またつまらぬモノを作ってしまった・・・」
