LANZAのリードバルブとインテークマニフォールド。

2ストの効率アップが期待出来る、多孔プレートを装着してみようジャマイカ♪

拍手

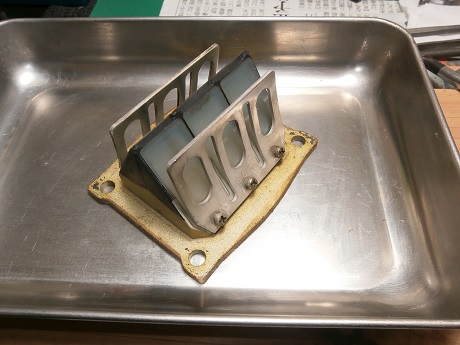

リードバルブは2ストには欠かせないパーツのひとつ。
キャブレターで作られた混合気をクランクケースに導入する役目を担う。
また、クランクケースからの負圧がキャブレターに逆流しない様な弁構造となっている。

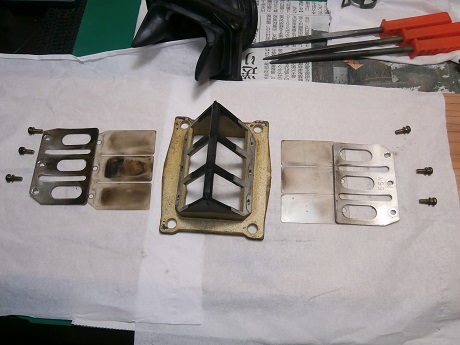

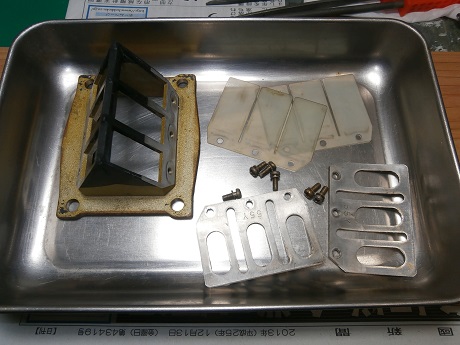

分解して各パーツをチェック、問題無さそうだ。


各パーツを清掃。

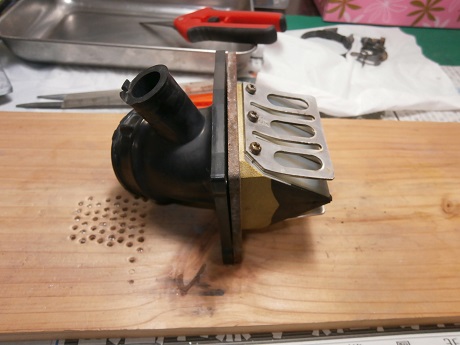

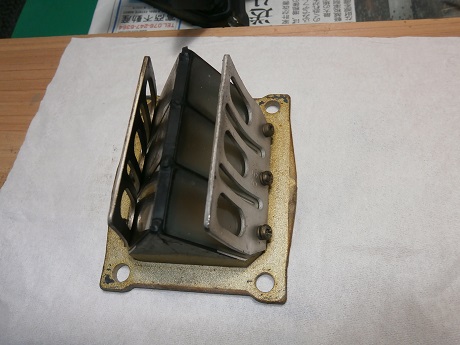

元通り組み立ててメンテ終了。

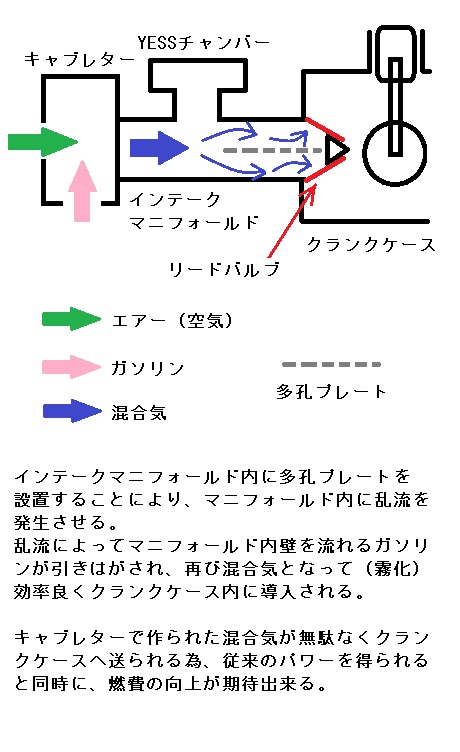

ここで霧化促進の原理について少々(例によって絵日記レベルの図解w)

2ストはキャブレターで作られた混合気の一部がガソリンに戻り、インテークマニフォールドの内壁を川の様に流れてしまう。
よってパワーと燃費が低下してしまう(ロスが多い)


これを改善するべく、インテークマニフォールド内に多孔プレートを設置する。
多孔プレートによって乱流が発生し、内壁を流れるガソリンが引きはがされ再び混合気となってクランクケース内に導入される仕組み。
これによってパワーがロスすることなく燃費の向上が期待出来ると言うもの。


某YSPの社長が考案した特許であり、高い効果が得られることから多くの2スト乗りが実践している様だ。
LANZA乗りの諸先輩方も実践されている方が多いので、予てより試してみたいと思っていたのだ。

期待出来る主な効果は、中低速域のレスポンスアップ、燃費向上である。
その反面、高速域の伸びが低下するらしい。

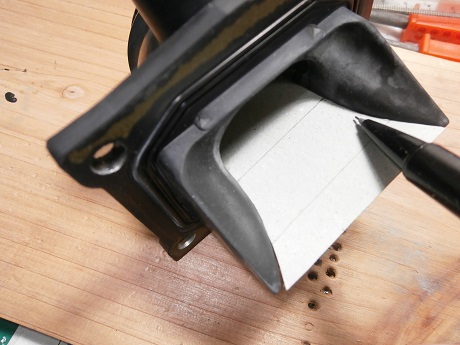

まずは厚紙で、インテークマニフォールド内の形取りをする。


抵抗にならない様、水平に設置する。


アルミのパンチングメタルがあれば楽チンなのだが意外と高い(700~800円!)
以前はダ〇ソーに置いてあったのだが、需要なのかコストの関係なのか分からないが店頭から姿を消してしまったorz

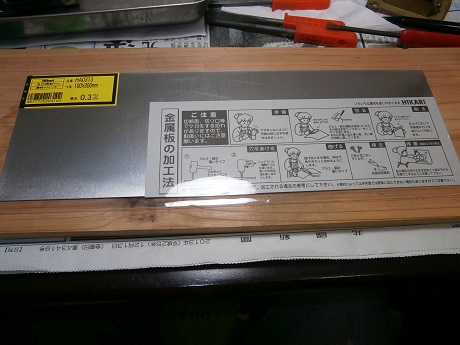

ならば自分で作ってしまえとばかりに、厚さ0.3mmのアルミ板を購入(148円)♪

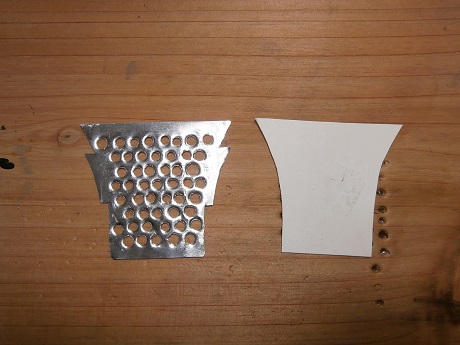

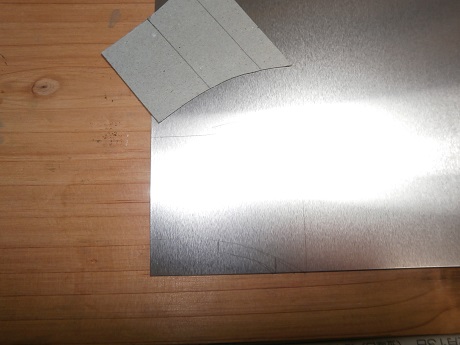

形取った厚紙でアルミをケガく(と言っても鉛筆でなぞるだけw)

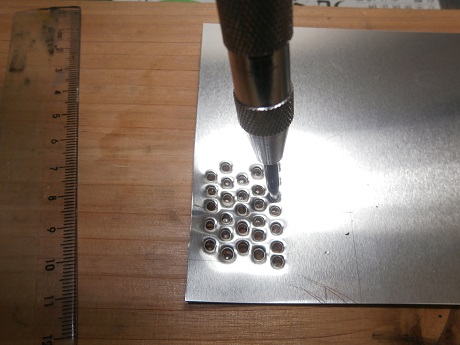

ドリルで孔を開けるべくポンチを打つと、いい具合に孔がwww

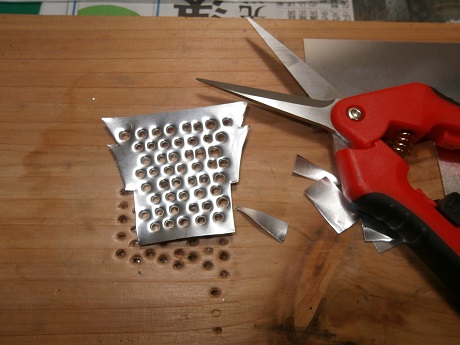

孔があいたら金切鋏でカット。
この時、抜け止め防止の耳を残しておく(適当)

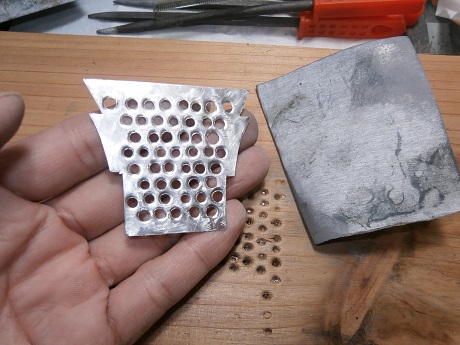

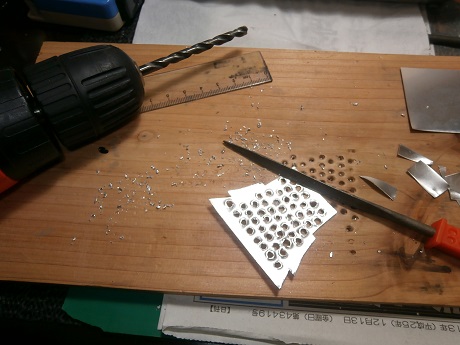

大きめのドリルのキリとヤスリでバリ取り作業。
ポンチで孔をあけたもんだから、裏側はまるでバーリング状態www


手作業だしこんなもんかねぇ・・・


表面はツルツルよりもザラついていた方が良いので、ペーパー掛け。
ツルツルだとガソリンが付いた場合そのまま流れてしまうが、ザラつかせておけば滲んで霧化効率が高まるはず。


形取った厚紙を利用して、インテークマニフォールド内をケガく。
多孔プレート抜け防止の耳が嵌る溝を作るのだ。

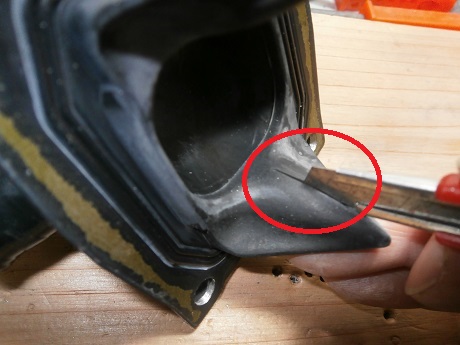

ケガいた線に沿ってカッターで切り込みを入れる。


多孔プレートを切った溝に沿ってはめる。
曲がらない様に慎重に(^^b

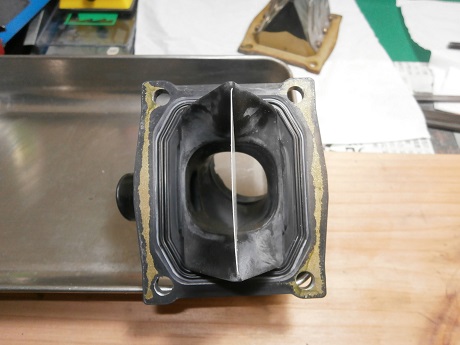

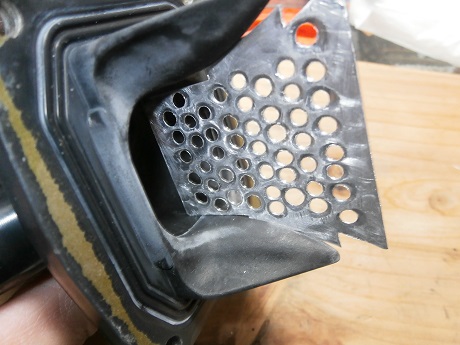

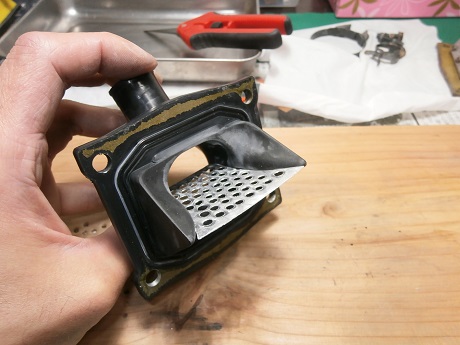

こんな感じで装着される。

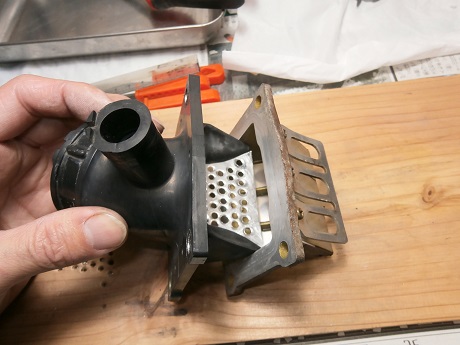

リードバルブに嵌めてみる。


完成~(^^vvvvv

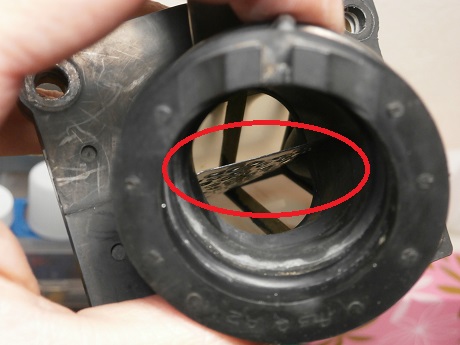

混合気目線で内部を撮影w
混合気が多孔プレートによって発生した乱流によって、霧化促進されるはずw


昨日のノロジー化と相まって、どれだけの効果があるかは走ってみないと分からない。
プラシーボ効果で終わるかもしれないがそれはそれでOK牧場、楽しいもんね♪
