先日摘出したLANZAのキャブレター・・・
泥だらけなので、古墳に埋めておいても違和感無さそうw
発掘されたら大騒ぎになるかも知れないけど\(^Д^/オーパーツ~

それにしても14年間ノーメンテでノントラブルとはなかなかやりおる(ガハハ
本来なら定期的にメンテすべきだが、メンテ性の悪さ故トラブルが生じない限り放置される運命(単なる甘えorz)


このまま放置し続けると勝手に動き出しかねないので、さっさとメンテしてしまおう(^v^

CopyRight by スタジオジブリ

拍手


キャブレターのオーバーホールは何年ぶりか分からないが、基本構造は同じなので特に問題はないだろう。

ミキシングチャンバー(上側)とフロートチャンバー(下側)を外す。
固着した4本のネジに難儀したが、手動ショックドライバー&CRCで分割に成功(^^v
1ヶ月前まで動いていたので中はキレイ☆ミ

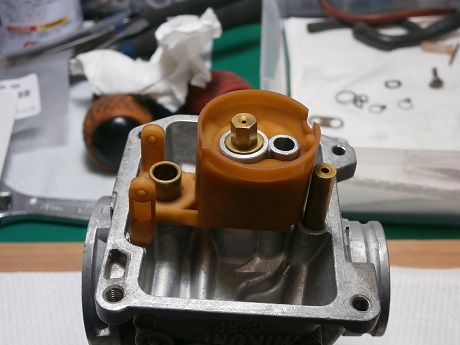

ニードルバルブとフロートを外す。
問題なさそうだ。


外せるパーツを片っぱしから外していく。
但し、アルミとブラス(真鍮)なので焦らず慎重に(^^b


デリケートなジェット類は特に慎重に(^Д^


細かいパーツは、キャブクリーナー&パーツクリーナー&エアダスターで洗浄後、容器に入れて一旦保存。


ミキシングチャンバーとフロートチャンバーは大まかな汚れを取り除く。
割り箸にキッチンペーパーを巻いてそぎ落とすが吉w
それにしてもすごい汚れ・・・


大まかな汚れを落としたら、キャブクリーナーで一気に汚れを落とす。
ガンコな汚れはしばらく漬け置きしておくと良い。
(ホースはキャブクリーナーで洗浄しないこと)


汚れて錆びたネジも・・・


こんな感じでキレイに(^^


細かくて地道だが、個人的には好きな作業♪


キャブクリーナー漬け置きでも取れないチャンバー類の汚れを落とすには、コレが一番。
綿棒を二つにカット・・・(軸が木製の綿棒がベター)


ドリルにチャックして・・・


綿棒にピカールをタップリ塗りつけて、チャンバーにこすりつける!!!


面白い様に汚れが取れる~www


磨き過ぎたorz
ピカールは使えば使うほど、夢中になっちゃうもんねw



【ウソペディア】
  ピカールの虜になった人を、「ピカチュー(ピカール厨)」と呼びます(うそw)
  「ピエール瀧」の兄弟にピカール滝汗」がいると思われ(そうあってほしいw)
  盆前に仏壇をピカールで磨くと、親族から一目置かれますw(たぶん^^;)

CopyRight by 株式会社ポケモン


ミキシングチャンバーはこれくらいにしておいてやるッ!!1!!
(つ、疲れた訳じゃないんだからねっ!)
今まで知らなかったけど、MIKUNI製だったのね。
故・三国連太郎氏と掛けて、「スーさん」と呼ぶことにしよう。
キャブレターだけに「吸うさん」ってか?吸ったらすぐに吐くけどね(アッハハ


錆を落として地金が出た部分は塗装しておいた(タミヤの塗料)
出来れば赤色にしたかった><


全パーツの清掃完了~
さぁ、組むぞ~


パイロットエアスクリュー


スロットルスクリュー


ニードルバルブの受け側


パイロットジェット


メインジェット


ホルダ


ニードルバルブとフロートを予め組んでおく。


ニードルバルブとフロートをホルダに取り付けたら、フロートの高さが規定値(2~4mm)であるか確認。


新品のシールでフロートチャンバーを取り付ける。


ミキシングチャンバーとフロートチャンバーが合体w


スターターAssyとチョークレバーを取り付ける。


ガソリンのバイパスを取り付ける。


ガソリンフィルター新旧比較。
旧フィルターは黄色く変色し、フィルター内に小さなゴミがあった。


この様に、ガソリンパイプに押し込んで固定する。


ガソリンホースを取り付ける。
パイプの上側がガソリンタンクの切り替えコックに連結される。


ドレインホースを接続して、キャブレターのオーバーホール完了\(^皿^)/
泥だんごみたいだったメンテ前の状態に比べると、ものすごくキレイになった♪


LANZAはこれであと10年は戦える!?(キャブだけでは戦えません><)
