LANZAのフェンダーレスを自作してみた。
テーマは安く簡単に(^^b

100均でLEDライト「ランチャー9」を購入。



拍手

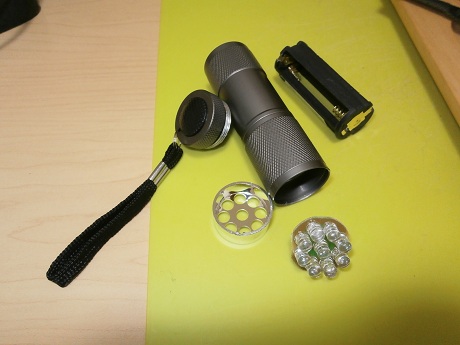

分解して・・・

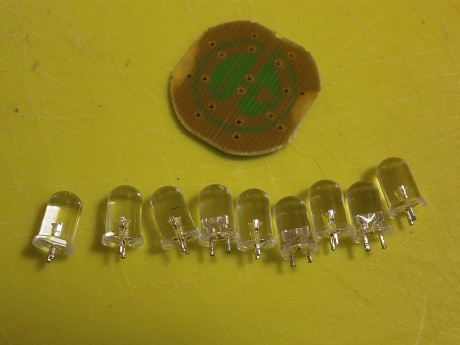

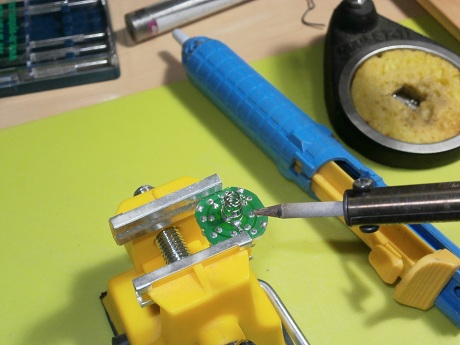

半田ゴテでLEDを取り外す。





105円でLEDが9個手に入る時代に万歳\(^^)/

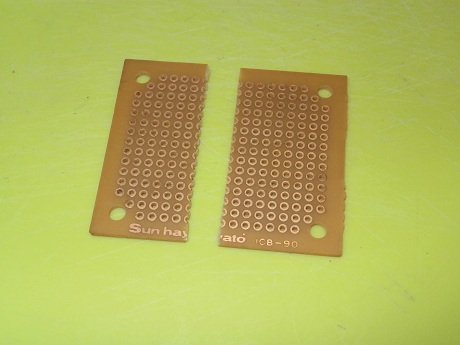

ガラクタ箱にあったユニバーサル基板を適当な大きさにカット。
カッターナイフで筋を入れてパキッとねw





今回はLEDを6個使う。
そして電圧変動の影響を受けないツェナーダイオードを使用。
安価な抵抗でもいいのだが、バイクはエンジンの回転数に応じて電圧が変動するのでその影響でLEDがチラつく可能性があるので却下した。

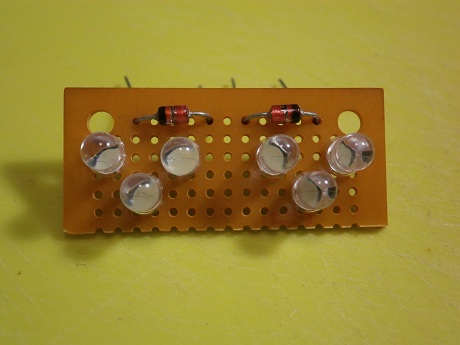

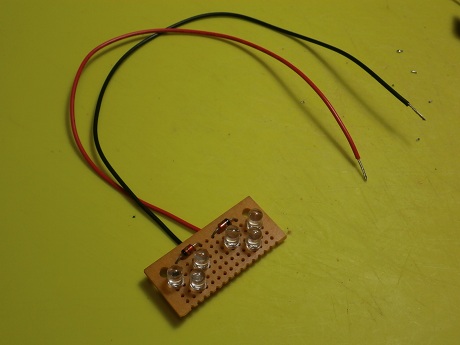

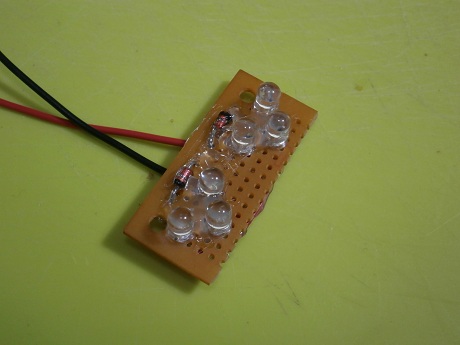

部品の位置を決めたら半田づけと配線作業。





電源用リード線も付けて完成。
半田面は見せない(キリ、へたくそなので><

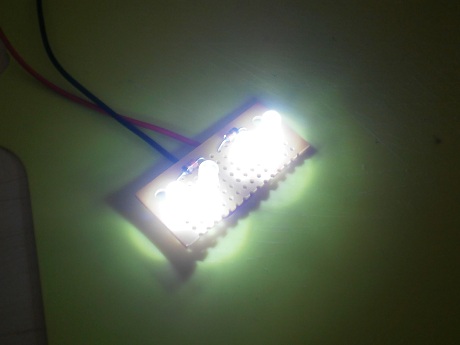

9V電池で点灯させてみた。
明るい、明る過ぎるぞ!
LED4個で十分だったかも・・・まぁいいやw

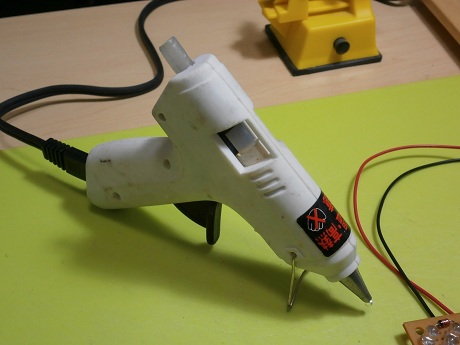

仕上げはグルーガンによる振動対策。
常に振動に晒されるので各部品をこれでもかと接着してやるっ!





LEDユニット完成~♪





LEDユニットは完成したが、雨ざらし前提のバイクでの運用には難がある。
さてどうしたものか?
そこで登場チョコベビー?

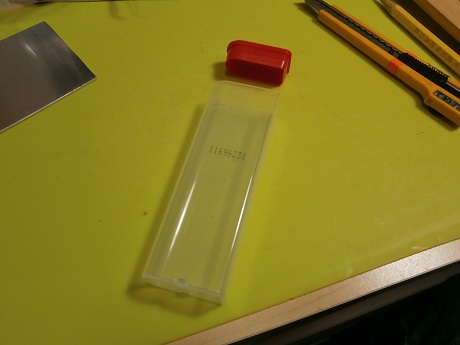

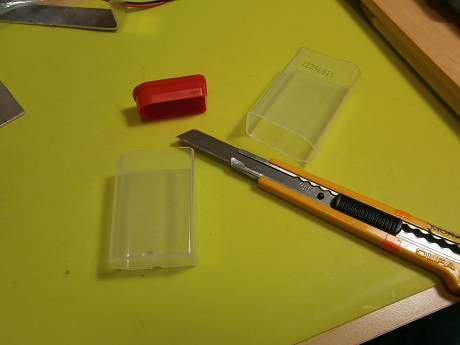

パッケージを剥がして分解(と言ってもフタを取るだけw)





カッタナイフで適当な大きさにカット。

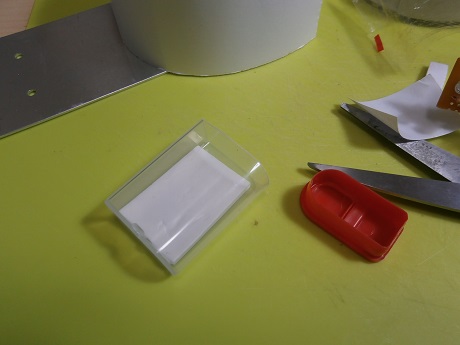

透明な本体の内側に以前100均で買ったドア用隙間テープ(パッキン)を貼る。





LEDユニットを入れるとしっかり固定出来、且つ防振対策になる。

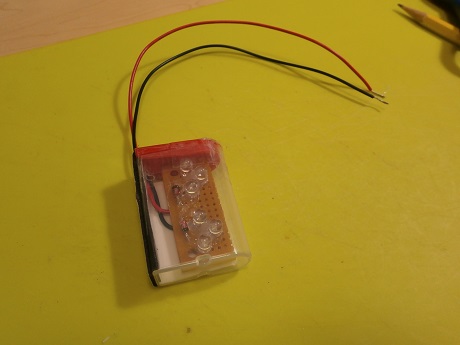

赤いフタを嵌め、念のためテープで防水処理して完成(^^





お次はステーの製作。

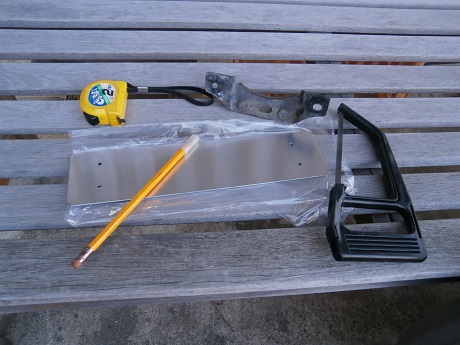

ガラクタ箱に転がっていた適当なアルミ板を使用。

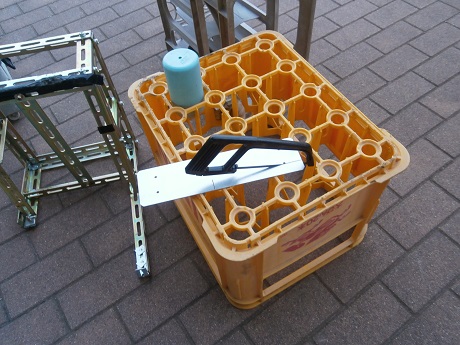

予め採寸しておいた寸法でケガいてカット。
アルミとは言え2mm厚、金ノコで切るのは結構大変><

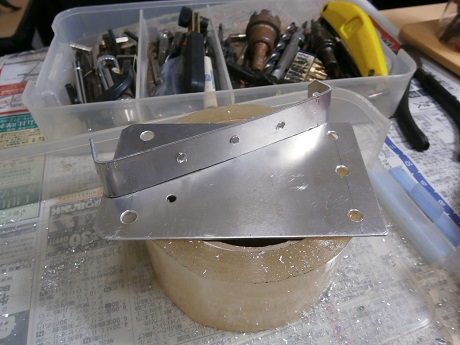

カットしたアルミ板を現合で曲げる。
ヤスリでバリも取っておいた。

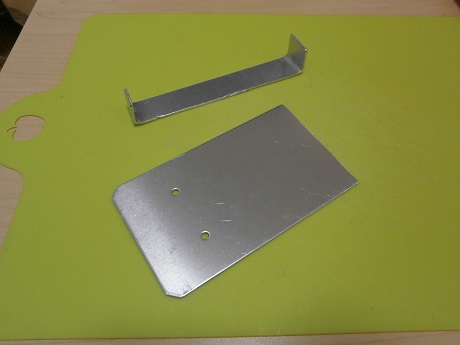

ドリルで穴を明けたところ。
もちろんバリも取ったよ!

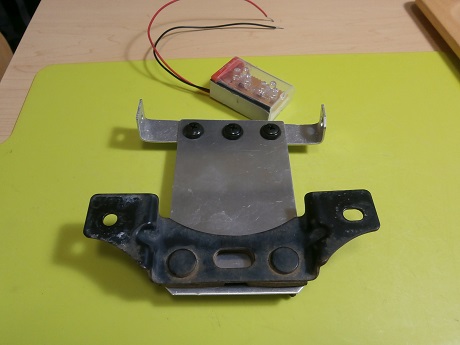

各部品を組み付けてみた。
ナンバープレートのマウントは以前付けていた市販品を流用。
ラバーマウントなので、振動によるナンバープレート割れを防止してくれるらしい(@@





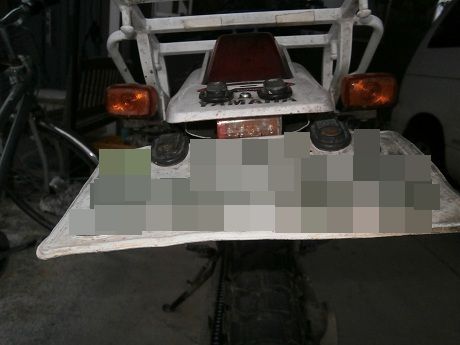

リアフェンダー裏配線の図。

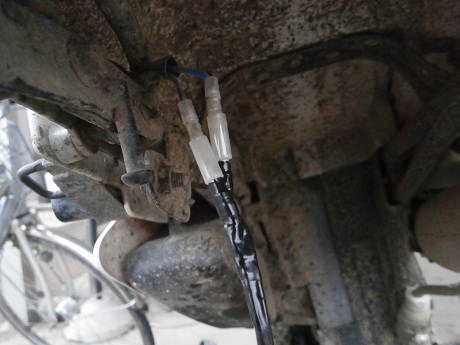

LEDユニットのリード線にコネクタ(ギボシ端子)を圧着してバッテリー側と接続。
この後ビニールテープで絶縁防塵防水対策をしておいた。





ステーをLANZAにボルトオン。

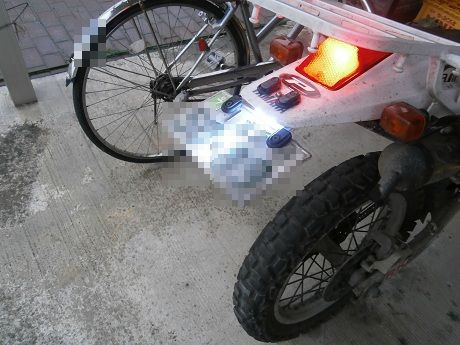

ナンバープレートも取り付けた。
LEDユニットは強力両面テープ(クッションタイプ)でステーに貼りつけた上、ステーとリアフェンダーにサンドイッチさせて固定。
もげたら誰か拾ってくだされ(^^;





キーオンで点灯、エンジン始動&アクセレーションで異常が無いことを確認。
電圧変動によるチラつきもなく良好だ。
ただ見た感じ、ナンバープレートが若干出過ぎなので位置を変える予定。
角度ももう少し下げた方がよさげ・・・




取りあえず完成。
通常走行はもちろん、林道での耐久性、視認性を確認する必要がある。
今回かかった費用は、LEDライト「ランチャー9」が105円、チョコベビーが118円で合計223円。
その他部材はガラクタ箱の余りものなので正確な費用は計算不能。
安く簡単にと言うテーマはクリアかな?(検証結果は保留として)
